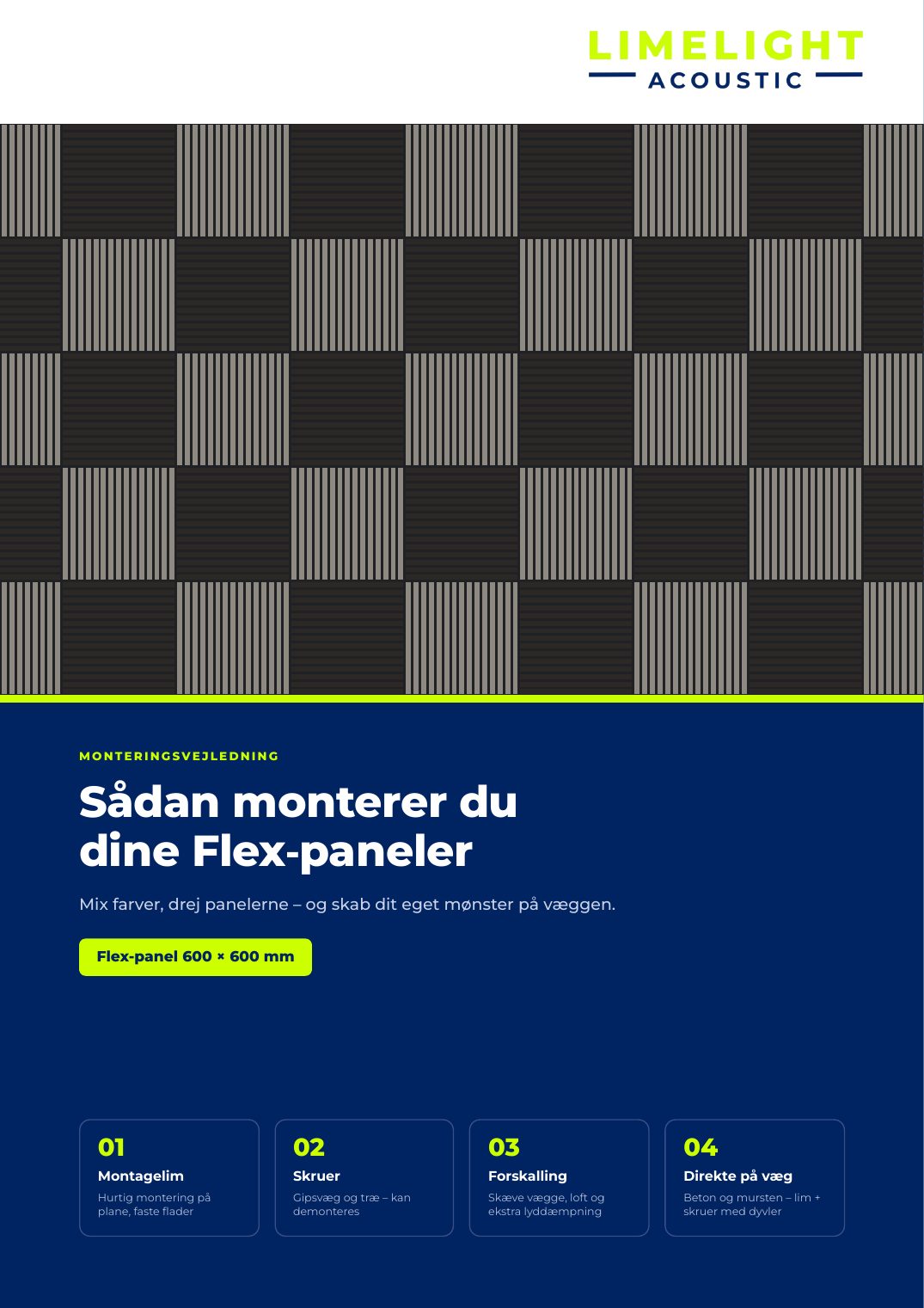

Monteringsvejledning: FLEX 60x60

MONTERINGSVEJLEDNING

Sådan monterer du dine Flex‑paneler Mix farver, drej panelerne – og skab dit eget mønster på væggen. Flex-panel 600 × 600 mm

Montagelim

Skruer

Forskalling

Direkte på væg

Hurtig montering på plane, faste flader

Gipsvæg og træ – kan demonteres

Skæve vægge, loft og ekstra lyddæmpning

Beton og mursten – lim + skruer med dyvler

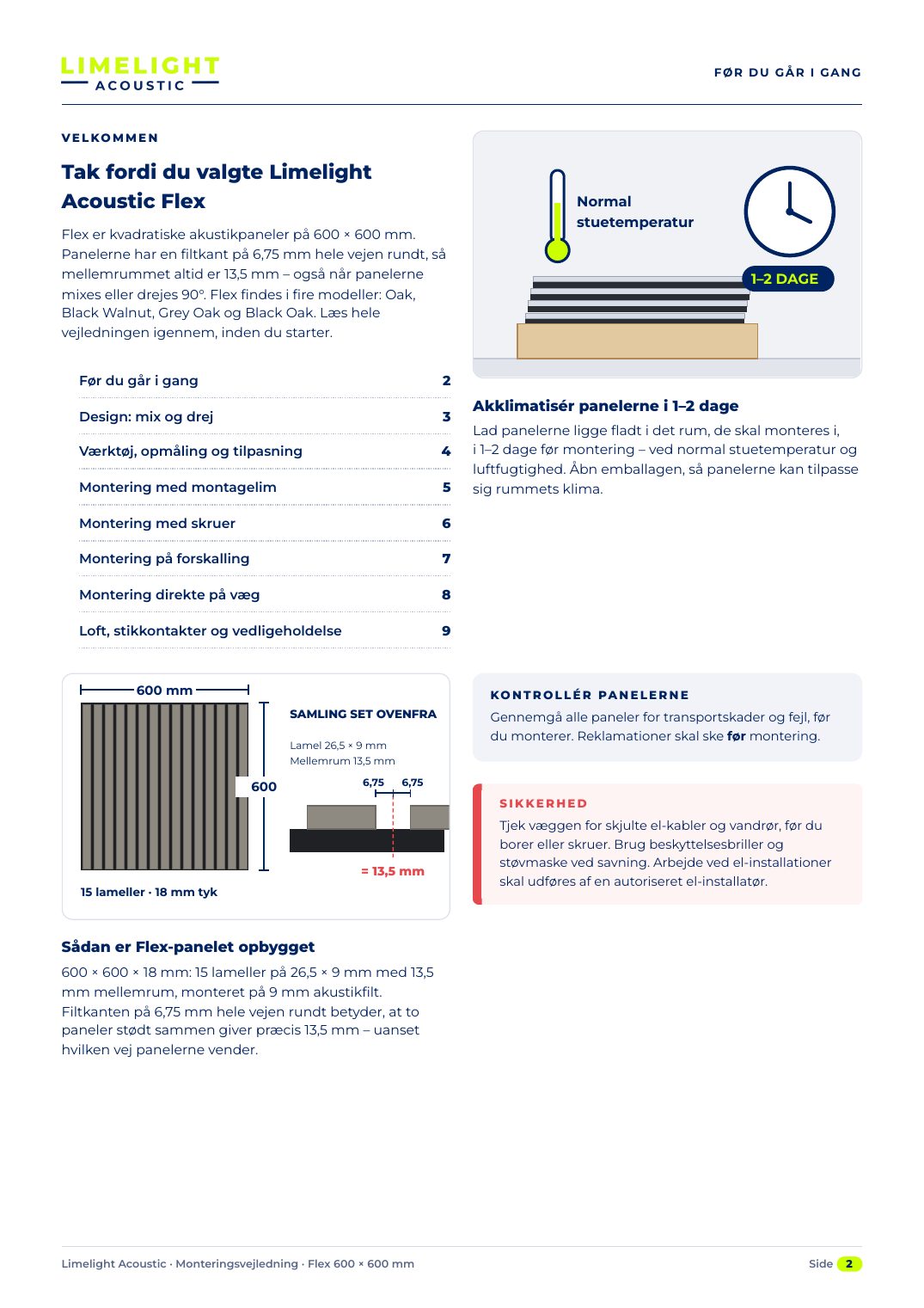

FØR DU GÅR I GANG

VE L KO M M E N

Tak fordi du valgte Limelight Acoustic Flex Flex er kvadratiske akustikpaneler på 600 × 600 mm. Panelerne har en filtkant på 6,75 mm hele vejen rundt, så mellemrummet altid er 13,5 mm – også når panelerne mixes eller drejes 90°. Flex findes i fire modeller: Oak, Black Walnut, Grey Oak og Black Oak. Læs hele vejledningen igennem, inden du starter. Før du går i gang

Design: mix og drej

Værktøj, opmåling og tilpasning

Montering med montagelim

Montering med skruer

Montering på forskalling

Montering direkte på væg

Loft, stikkontakter og vedligeholdelse

600 mm

Normal stuetemperatur

1–2 DAGE

Akklimatisér panelerne i 1–2 dage Lad panelerne ligge fladt i det rum, de skal monteres i, i 1–2 dage før montering – ved normal stuetemperatur og luftfugtighed. Åbn emballagen, så panelerne kan tilpasse sig rummets klima.

KO N T R O L L É R PA N E L E R N E SAMLING SET OVENFRA Lamel 26,5 × 9 mm

Gennemgå alle paneler for transportskader og fejl, før du monterer. Reklamationer skal ske før montering.

Mellemrum 13,5 mm

600

6,75

6,75

SIKKERHED

= 13,5 mm 15 lameller · 18 mm tyk

Tjek væggen for skjulte el-kabler og vandrør, før du borer eller skruer. Brug beskyttelsesbriller og støvmaske ved savning. Arbejde ved el-installationer skal udføres af en autoriseret el-installatør.

Sådan er Flex-panelet opbygget 600 × 600 × 18 mm: 15 lameller på 26,5 × 9 mm med 13,5 mm mellemrum, monteret på 9 mm akustikfilt. Filtkanten på 6,75 mm hele vejen rundt betyder, at to paneler stødt sammen giver præcis 13,5 mm – uanset hvilken vej panelerne vender.

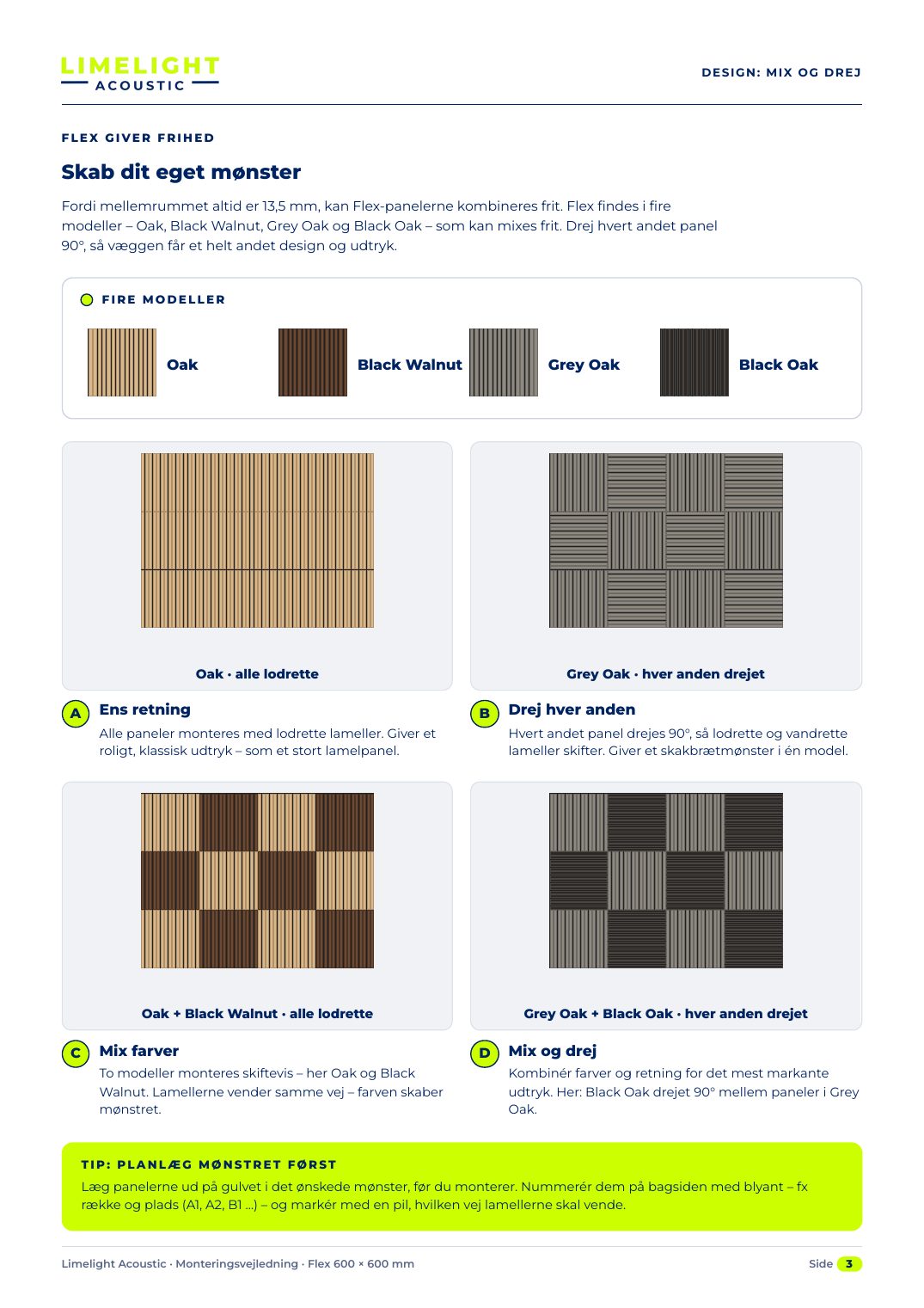

D E S I G N : M IX O G D R E J

FLEX GIVER FRIHED

Skab dit eget mønster Fordi mellemrummet altid er 13,5 mm, kan Flex-panelerne kombineres frit. Flex findes i fire modeller – Oak, Black Walnut, Grey Oak og Black Oak – som kan mixes frit. Drej hvert andet panel 90°, så væggen får et helt andet design og udtryk.

FIRE MODELLER

Oak

Black Walnut

Grey Oak

Oak · alle lodrette

Ens retning

Grey Oak · hver anden drejet

Alle paneler monteres med lodrette lameller. Giver et roligt, klassisk udtryk – som et stort lamelpanel.

Mix farver To modeller monteres skiftevis – her Oak og Black Walnut. Lamellerne vender samme vej – farven skaber mønstret.

Drej hver anden Hvert andet panel drejes 90°, så lodrette og vandrette lameller skifter. Giver et skakbrætmønster i én model.

Oak + Black Walnut · alle lodrette

Black Oak

Grey Oak + Black Oak · hver anden drejet

Mix og drej Kombinér farver og retning for det mest markante udtryk. Her: Black Oak drejet 90° mellem paneler i Grey Oak.

TIP: PLANLÆG MØNSTRET FØRST

Læg panelerne ud på gulvet i det ønskede mønster, før du monterer. Nummerér dem på bagsiden med blyant – fx række og plads (A1, A2, B1 …) – og markér med en pil, hvilken vej lamellerne skal vende.

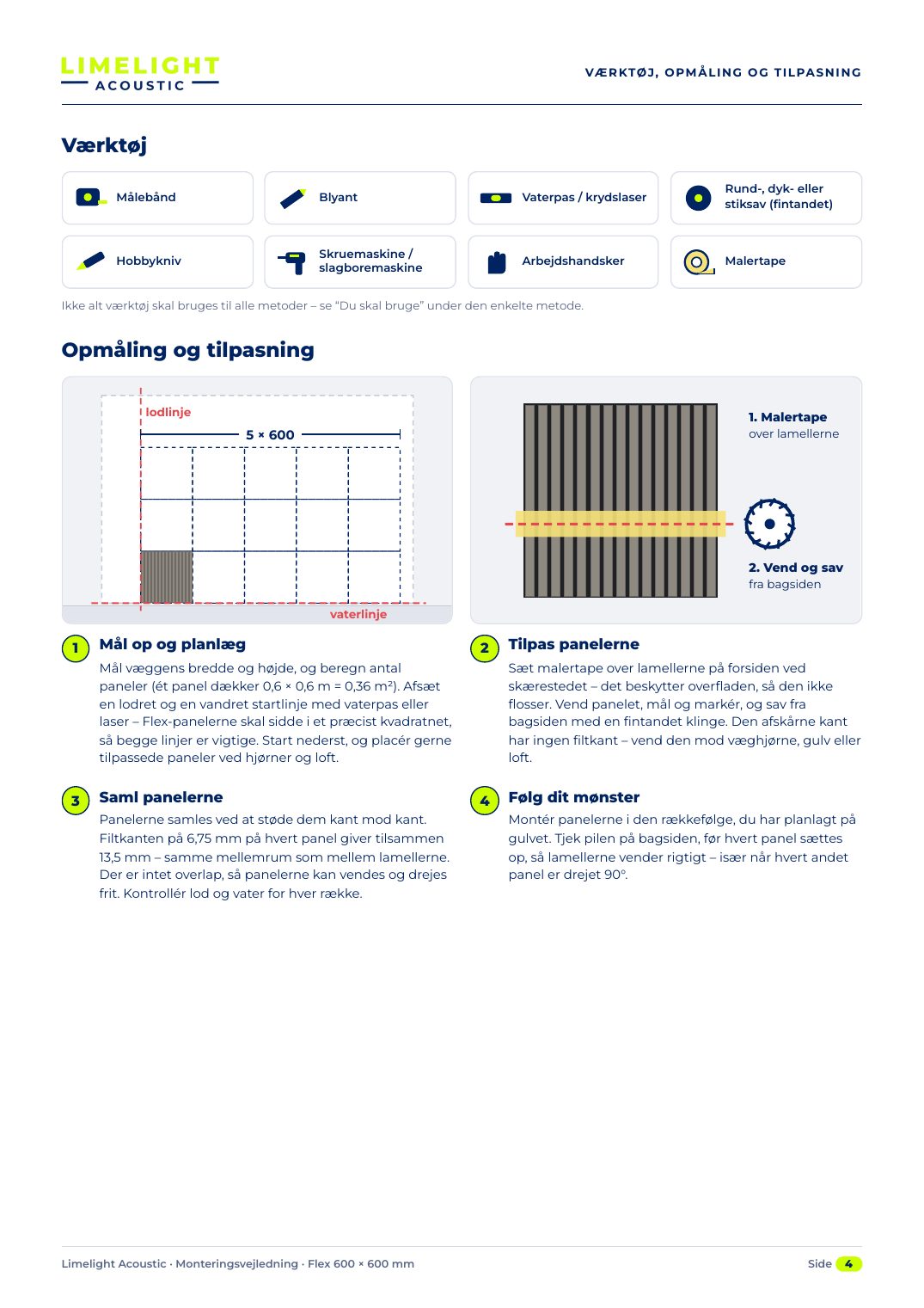

VÆ R KT Ø J , O P M Å L I N G O G T I L PA S N I N G

Værktøj Målebånd

Blyant

Vaterpas / krydslaser

Rund-, dyk- eller stiksav (fintandet)

Hobbykniv

Skruemaskine / slagboremaskine

Arbejdshandsker

Malertape

Ikke alt værktøj skal bruges til alle metoder – se “Du skal bruge” under den enkelte metode.

Opmåling og tilpasning lodlinje

1. Malertape over lamellerne

5 × 600

2. Vend og sav fra bagsiden vaterlinje

Mål op og planlæg

Mål væggens bredde og højde, og beregn antal paneler (ét panel dækker 0,6 × 0,6 m = 0,36 m²). Afsæt en lodret og en vandret startlinje med vaterpas eller laser – Flex-panelerne skal sidde i et præcist kvadratnet, så begge linjer er vigtige. Start nederst, og placér gerne tilpassede paneler ved hjørner og loft.

Saml panelerne Panelerne samles ved at støde dem kant mod kant. Filtkanten på 6,75 mm på hvert panel giver tilsammen 13,5 mm – samme mellemrum som mellem lamellerne. Der er intet overlap, så panelerne kan vendes og drejes frit. Kontrollér lod og vater for hver række.

Tilpas panelerne Sæt malertape over lamellerne på forsiden ved skærestedet – det beskytter overfladen, så den ikke flosser. Vend panelet, mål og markér, og sav fra bagsiden med en fintandet klinge. Den afskårne kant har ingen filtkant – vend den mod væghjørne, gulv eller loft.

Følg dit mønster Montér panelerne i den rækkefølge, du har planlagt på gulvet. Tjek pilen på bagsiden, før hvert panel sættes op, så lamellerne vender rigtigt – især når hvert andet panel er drejet 90°.

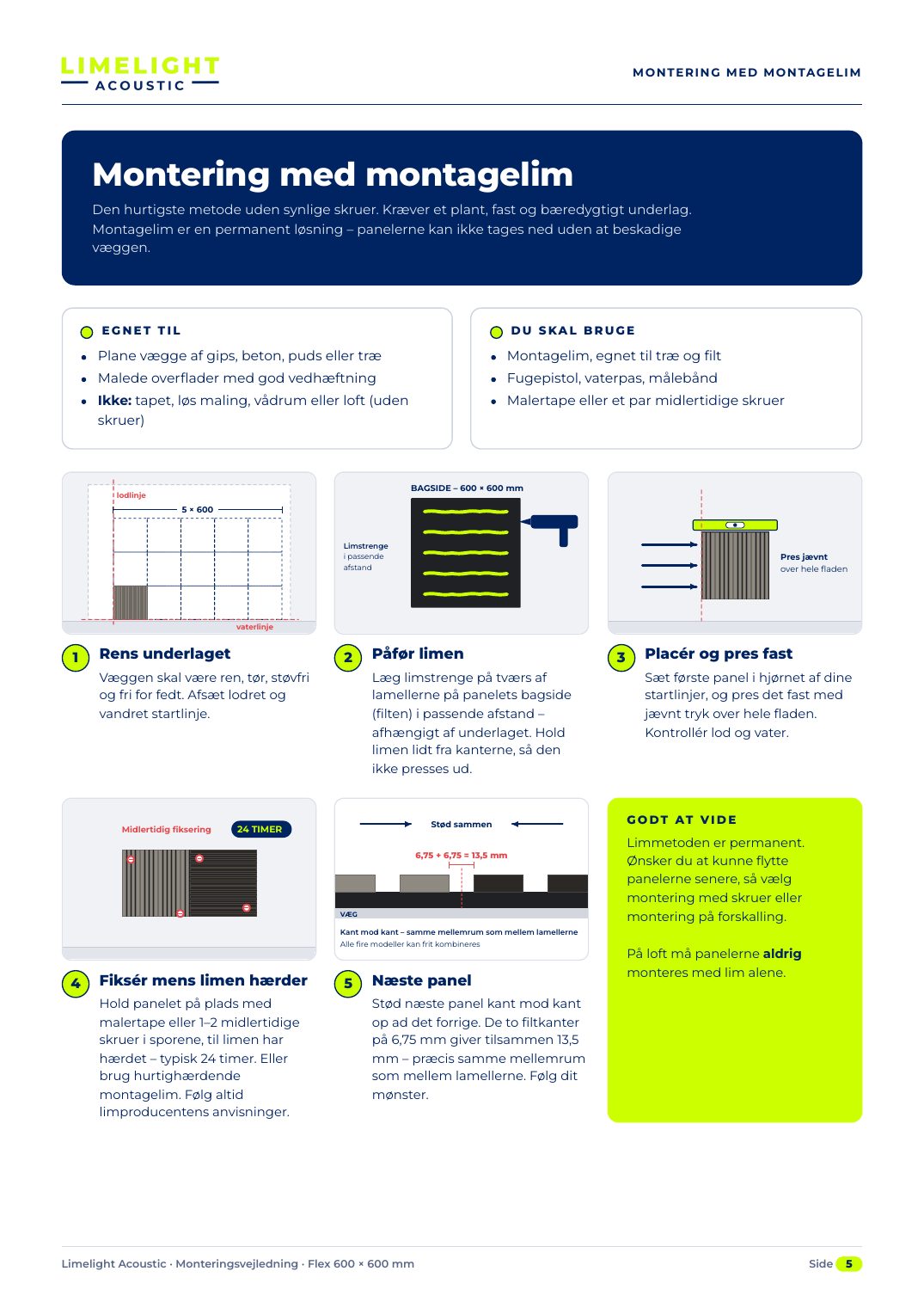

M O N T E R I N G M E D M O N TA G E L I M

Montering med montagelim Den hurtigste metode uden synlige skruer. Kræver et plant, fast og bæredygtigt underlag. Montagelim er en permanent løsning – panelerne kan ikke tages ned uden at beskadige væggen.

EGNET TIL

DU SKAL BRUGE

Plane vægge af gips, beton, puds eller træ

Montagelim, egnet til træ og filt

Malede overflader med god vedhæftning

Fugepistol, vaterpas, målebånd

Ikke: tapet, løs maling, vådrum eller loft (uden skruer)

Malertape eller et par midlertidige skruer

BAGSIDE – 600 × 600 mm

lodlinje

5 × 600

Limstrenge i passende afstand

Pres jævnt over hele fladen

vaterlinje

Rens underlaget

Væggen skal være ren, tør, støvfri og fri for fedt. Afsæt lodret og vandret startlinje.

Midlertidig fiksering

Påfør limen Læg limstrenge på tværs af lamellerne på panelets bagside (filten) i passende afstand – afhængigt af underlaget. Hold limen lidt fra kanterne, så den ikke presses ud.

Stød sammen

24 TIMER

6,75 + 6,75 = 13,5 mm

VÆG

Placér og pres fast Sæt første panel i hjørnet af dine startlinjer, og pres det fast med jævnt tryk over hele fladen. Kontrollér lod og vater.

GODT AT VIDE

Limmetoden er permanent. Ønsker du at kunne flytte panelerne senere, så vælg montering med skruer eller montering på forskalling.

Kant mod kant – samme mellemrum som mellem lamellerne Alle fire modeller kan frit kombineres

Fiksér mens limen hærder Hold panelet på plads med malertape eller 1–2 midlertidige skruer i sporene, til limen har hærdet – typisk 24 timer. Eller brug hurtighærdende montagelim. Følg altid limproducentens anvisninger.

Næste panel

På loft må panelerne aldrig monteres med lim alene.

Stød næste panel kant mod kant op ad det forrige. De to filtkanter på 6,75 mm giver tilsammen 13,5 mm – præcis samme mellemrum som mellem lamellerne. Følg dit mønster.

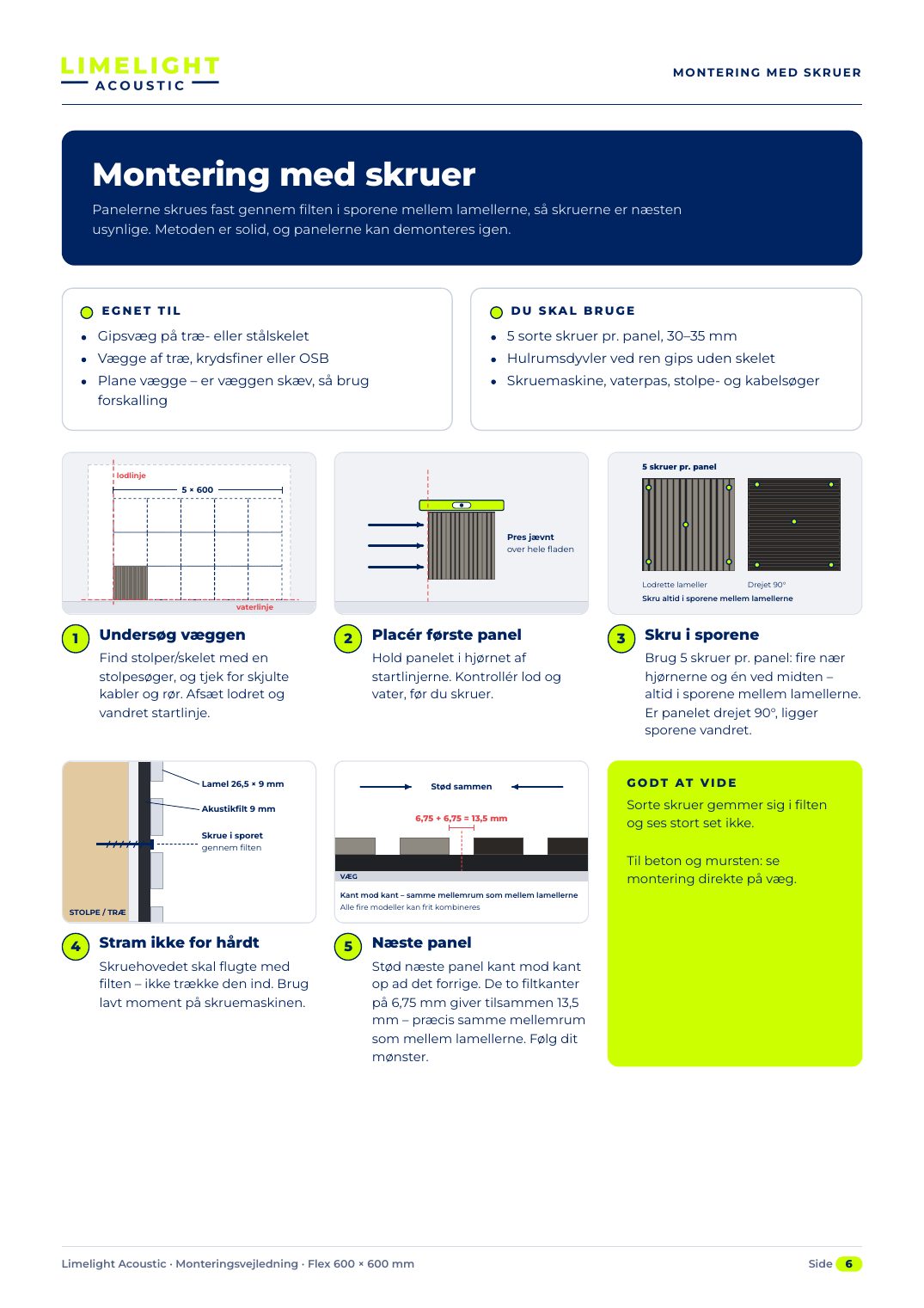

MONTERING MED SKRUER

Montering med skruer Panelerne skrues fast gennem filten i sporene mellem lamellerne, så skruerne er næsten usynlige. Metoden er solid, og panelerne kan demonteres igen.

EGNET TIL

DU SKAL BRUGE

Gipsvæg på træ- eller stålskelet

5 sorte skruer pr. panel, 30–35 mm

Vægge af træ, krydsfiner eller OSB

Hulrumsdyvler ved ren gips uden skelet

Plane vægge – er væggen skæv, så brug forskalling

Skruemaskine, vaterpas, stolpe- og kabelsøger

5 skruer pr. panel

lodlinje

5 × 600

Pres jævnt over hele fladen

Lodrette lameller vaterlinje

Undersøg væggen

Drejet 90°

Skru altid i sporene mellem lamellerne

Find stolper/skelet med en stolpesøger, og tjek for skjulte kabler og rør. Afsæt lodret og vandret startlinje.

Placér første panel Hold panelet i hjørnet af startlinjerne. Kontrollér lod og vater, før du skruer.

Lamel 26,5 × 9 mm

Stød sammen

Akustikfilt 9 mm

6,75 + 6,75 = 13,5 mm

Skrue i sporet gennem filten

Skru i sporene Brug 5 skruer pr. panel: fire nær hjørnerne og én ved midten – altid i sporene mellem lamellerne. Er panelet drejet 90°, ligger sporene vandret.

GODT AT VIDE

Sorte skruer gemmer sig i filten og ses stort set ikke. Til beton og mursten: se montering direkte på væg.

VÆG

Kant mod kant – samme mellemrum som mellem lamellerne STOLPE / TRÆ

Stram ikke for hårdt Skruehovedet skal flugte med filten – ikke trække den ind. Brug lavt moment på skruemaskinen.

Alle fire modeller kan frit kombineres

Næste panel Stød næste panel kant mod kant op ad det forrige. De to filtkanter på 6,75 mm giver tilsammen 13,5 mm – præcis samme mellemrum som mellem lamellerne. Følg dit mønster.

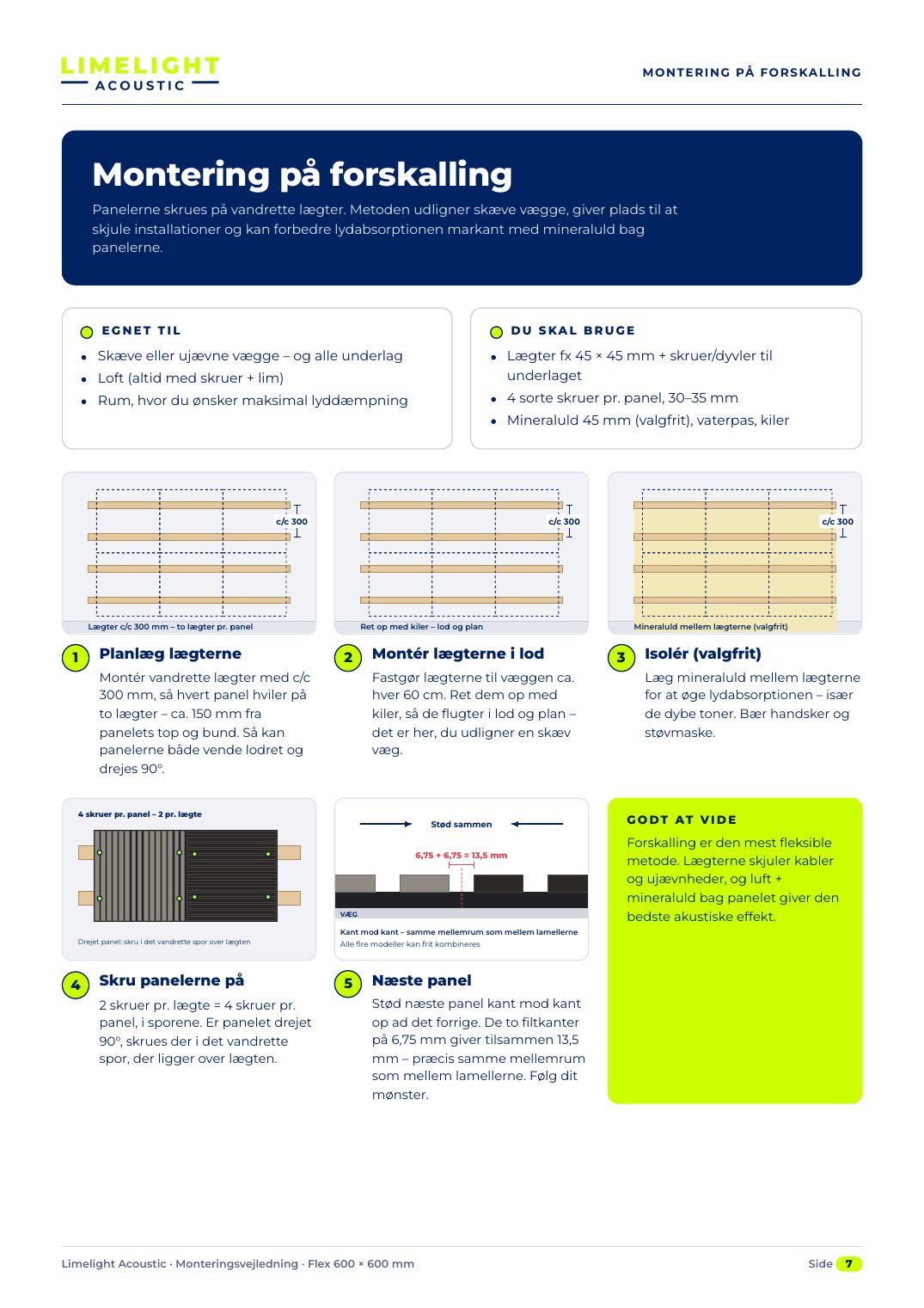

M O N T E R I N G PÅ F O R S KA L L I N G

Montering på forskalling Panelerne skrues på vandrette lægter. Metoden udligner skæve vægge, giver plads til at skjule installationer og kan forbedre lydabsorptionen markant med mineraluld bag panelerne.

EGNET TIL

DU SKAL BRUGE

Skæve eller ujævne vægge – og alle underlag Loft (altid med skruer + lim)

Lægter fx 45 × 45 mm + skruer/dyvler til underlaget

Rum, hvor du ønsker maksimal lyddæmpning

4 sorte skruer pr. panel, 30–35 mm Mineraluld 45 mm (valgfrit), vaterpas, kiler

c/c 300

c/c 300

Lægter c/c 300 mm – to lægter pr. panel

Planlæg lægterne

c/c 300

Ret op med kiler – lod og plan

Montér vandrette lægter med c/c 300 mm, så hvert panel hviler på to lægter – ca. 150 mm fra panelets top og bund. Så kan panelerne både vende lodret og drejes 90°.

Montér lægterne i lod Fastgør lægterne til væggen ca. hver 60 cm. Ret dem op med kiler, så de flugter i lod og plan – det er her, du udligner en skæv væg.

4 skruer pr. panel – 2 pr. lægte

Stød sammen

6,75 + 6,75 = 13,5 mm

VÆG

Mineraluld mellem lægterne (valgfrit)

Isolér (valgfrit) Læg mineraluld mellem lægterne for at øge lydabsorptionen – især de dybe toner. Bær handsker og støvmaske.

GODT AT VIDE

Forskalling er den mest fleksible metode. Lægterne skjuler kabler og ujævnheder, og luft + mineraluld bag panelet giver den bedste akustiske effekt.

Kant mod kant – samme mellemrum som mellem lamellerne Drejet panel: skru i det vandrette spor over lægten

Skru panelerne på 2 skruer pr. lægte = 4 skruer pr. panel, i sporene. Er panelet drejet 90°, skrues der i det vandrette spor, der ligger over lægten.

Alle fire modeller kan frit kombineres

Næste panel Stød næste panel kant mod kant op ad det forrige. De to filtkanter på 6,75 mm giver tilsammen 13,5 mm – præcis samme mellemrum som mellem lamellerne. Følg dit mønster.

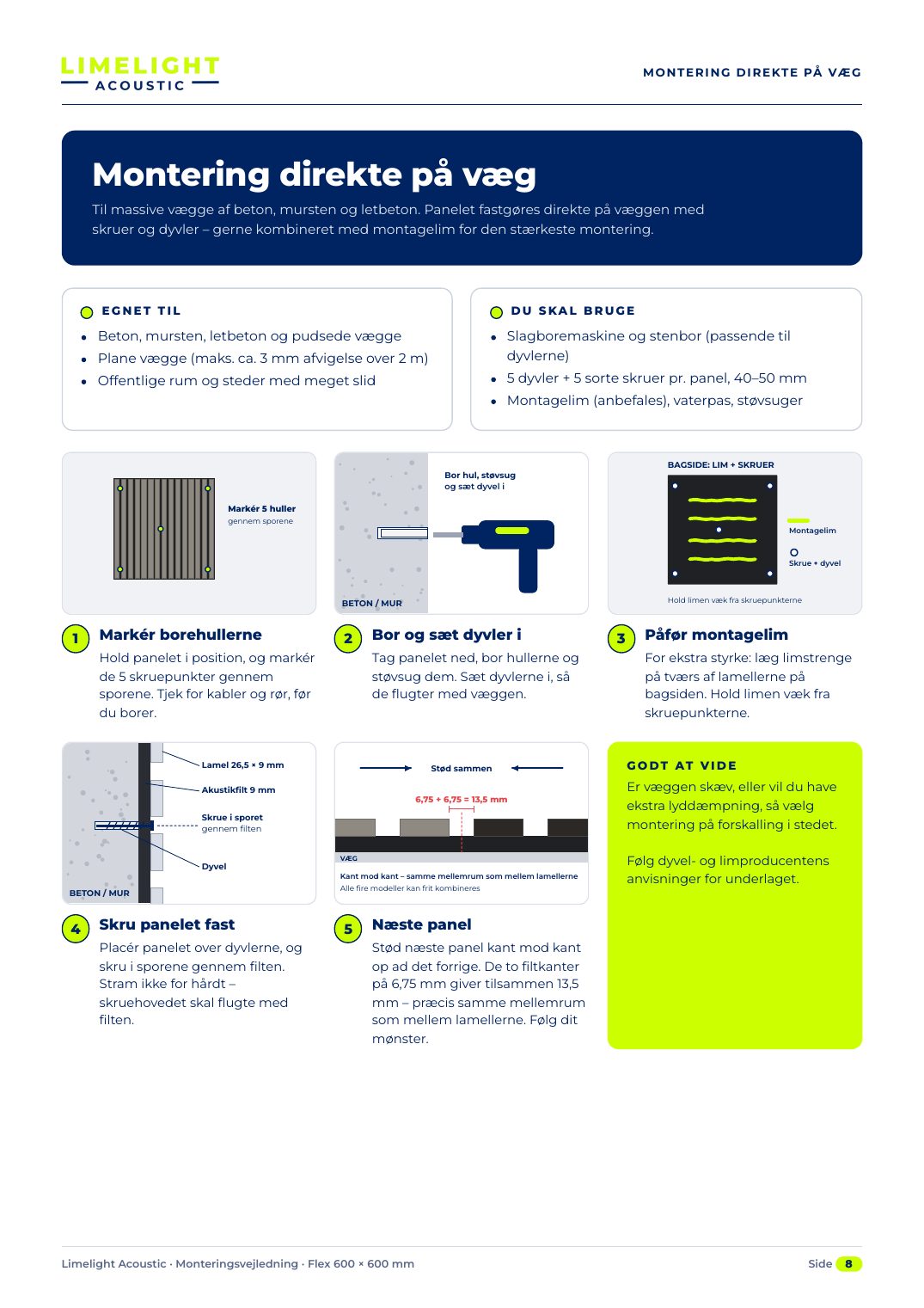

M O N T E R I N G D I R E KT E PÅ VÆ G

Montering direkte på væg Til massive vægge af beton, mursten og letbeton. Panelet fastgøres direkte på væggen med skruer og dyvler – gerne kombineret med montagelim for den stærkeste montering.

EGNET TIL

DU SKAL BRUGE

Beton, mursten, letbeton og pudsede vægge Plane vægge (maks. ca. 3 mm afvigelse over 2 m)

Slagboremaskine og stenbor (passende til dyvlerne)

Offentlige rum og steder med meget slid

5 dyvler + 5 sorte skruer pr. panel, 40–50 mm Montagelim (anbefales), vaterpas, støvsuger

BAGSIDE: LIM + SKRUER

Bor hul, støvsug og sæt dyvel i Markér 5 huller gennem sporene

Montagelim

Skrue + dyvel

Hold limen væk fra skruepunkterne

BETON / MUR

Markér borehullerne

Hold panelet i position, og markér de 5 skruepunkter gennem sporene. Tjek for kabler og rør, før du borer.

Bor og sæt dyvler i Tag panelet ned, bor hullerne og støvsug dem. Sæt dyvlerne i, så de flugter med væggen.

Lamel 26,5 × 9 mm

Stød sammen

Akustikfilt 9 mm

6,75 + 6,75 = 13,5 mm

Skrue i sporet gennem filten

Dyvel

VÆG

Kant mod kant – samme mellemrum som mellem lamellerne

BETON / MUR

Skru panelet fast Placér panelet over dyvlerne, og skru i sporene gennem filten. Stram ikke for hårdt – skruehovedet skal flugte med filten.

Alle fire modeller kan frit kombineres

Påfør montagelim For ekstra styrke: læg limstrenge på tværs af lamellerne på bagsiden. Hold limen væk fra skruepunkterne.

GODT AT VIDE

Er væggen skæv, eller vil du have ekstra lyddæmpning, så vælg montering på forskalling i stedet. Følg dyvel- og limproducentens anvisninger for underlaget.

Næste panel Stød næste panel kant mod kant op ad det forrige. De to filtkanter på 6,75 mm giver tilsammen 13,5 mm – præcis samme mellemrum som mellem lamellerne. Følg dit mønster.

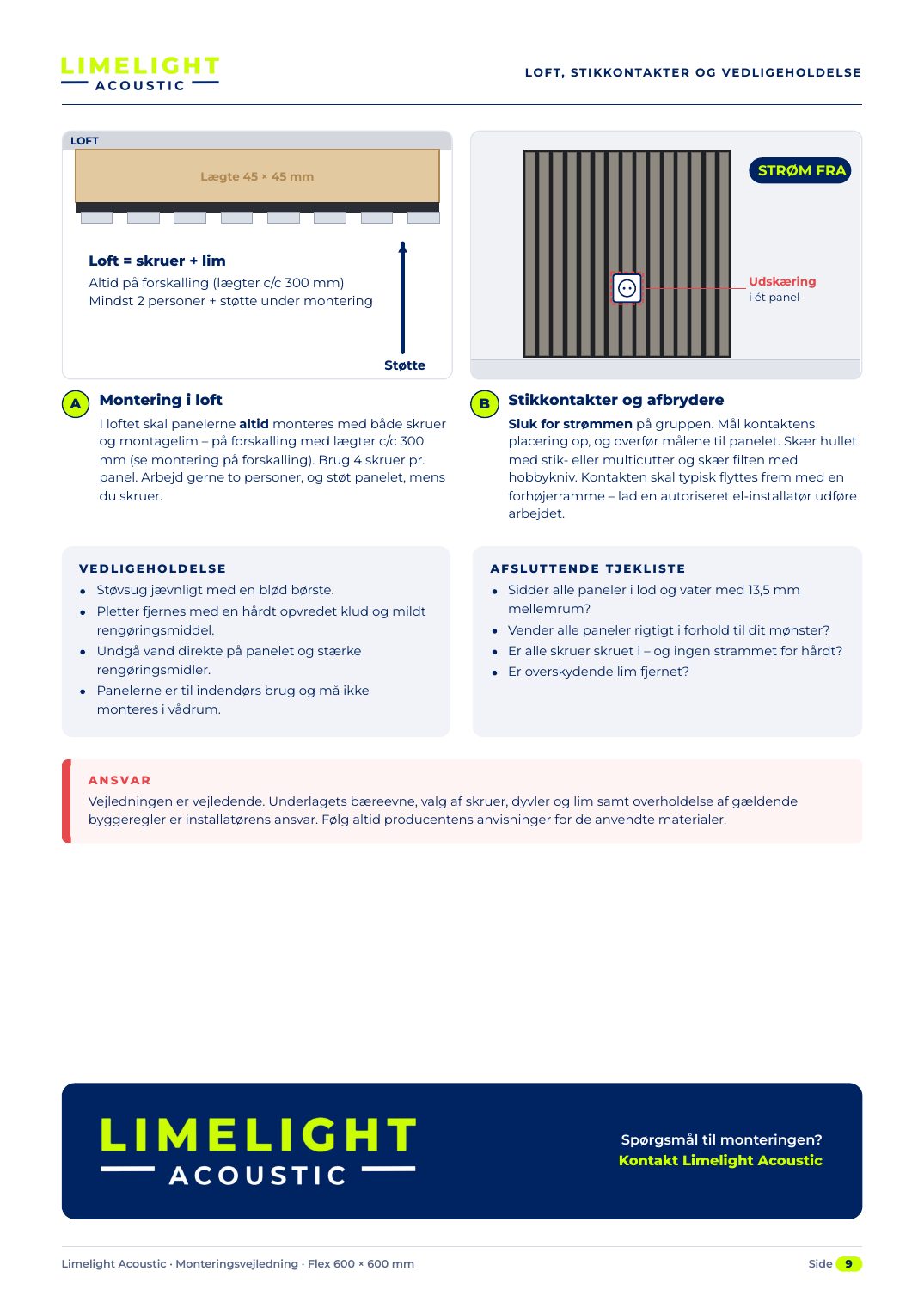

L O F T, S T I K KO N TA KT E R O G V E D L I G E H O L D E L S E

LOFT

STRØM FRA

Lægte 45 × 45 mm

Loft = skruer + lim Udskæring

Altid på forskalling (lægter c/c 300 mm) Mindst 2 personer + støtte under montering

i ét panel

Støtte

Montering i loft I loftet skal panelerne altid monteres med både skruer og montagelim – på forskalling med lægter c/c 300 mm (se montering på forskalling). Brug 4 skruer pr. panel. Arbejd gerne to personer, og støt panelet, mens du skruer.

VEDLIGEHOLDELSE

Støvsug jævnligt med en blød børste. Pletter fjernes med en hårdt opvredet klud og mildt rengøringsmiddel. Undgå vand direkte på panelet og stærke rengøringsmidler.

Stikkontakter og afbrydere Sluk for strømmen på gruppen. Mål kontaktens placering op, og overfør målene til panelet. Skær hullet med stik- eller multicutter og skær filten med hobbykniv. Kontakten skal typisk flyttes frem med en forhøjerramme – lad en autoriseret el-installatør udføre arbejdet.

AFSLUTTENDE TJEKLISTE

Sidder alle paneler i lod og vater med 13,5 mm mellemrum? Vender alle paneler rigtigt i forhold til dit mønster? Er alle skruer skruet i – og ingen strammet for hårdt? Er overskydende lim fjernet?

Panelerne er til indendørs brug og må ikke monteres i vådrum.

A N S VA R

Vejledningen er vejledende. Underlagets bæreevne, valg af skruer, dyvler og lim samt overholdelse af gældende byggeregler er installatørens ansvar. Følg altid producentens anvisninger for de anvendte materialer.

Spørgsmål til monteringen? Kontakt Limelight Acoustic
